FAQ - Filtersorb FMH, Granulat zur Enteisenung, Entmanganung oder Entfernung von Schwefelwasserstoff

1. Allgemeine Beschreibung Filtersorb FMH zur Enteisenung/Entmanganung
2. Physikalische Eigenschaften von FMH
3. Wirkungsweise von FMH
4. Störfaktoren für die Eisenentfernung und Entmanganung
5. Einsatzgrenzen bei Verwendung von FMH
6. Verfahrensschema der Schnellfiltration mit FMH
7. Allgemeine Betriebsbedingungen für FMH in Schnellfilter
8. Diagramm Druckverlust
9. Diagramm Bettausdehnung


Zur FAQ Anlagentechnik zur Enteisenung und Entmanganung
Zur Produktbeschreibung und den Bestelldaten von Filtersorb FMH
Zu den Anlagen zur Enteisenung und Entmanganung mit Filtersorb FMH
Zur Produktübersicht Wasseraufbereitung


1. FMH - Allgemeine Beschreibung

FMH ist ein aus dolomitischen Kalkgestein hergestelltes Filtermaterial zur Enteisenung und Entmanganung, das mit Mangandioxid beschichtet ist.
Dadurch erhält FMH eine dunkelgraue bis schwarze Oberfläche.
Durch die katalytische Oberfläche wirkt FMH reaktiv gegenüber niedereren Eisen und Manganoxiden.
Während der Einfahrphase ist der pH-Wert zu beobachten, da bisweilen erhöhte Werte beobachtet wurden.
Eine Regeneration mit Kaliumpermanganat wird empfohlen.

Nächstes Thema Zum Seitenanfang


2. Physikalische Eigenschaften

  FMH
Form Granulat, trocken
Farbe schwarz
Schüttdichte  kg/ltr 1,35
Korngröße mm 0,30 - 0,35
mittlere Korngröße mm 0,59mm
Siebklasse mm 0,19 - 1,2
Gleichförmigkeitskoeff. 1,6
spez. Dichte kg/dm³ 2,4 -2,9
Abriebverlust/Jahr ca. 2%
tats. nutzbare Kapazität je ltr FMH bis zur Rückspülung* 1,94 mg/ltr (Fe)  x cbm
1,41 mg/ltr (Fe+Mn) x cbm
(Erfahrungswerte)
tats. nutzbare Kapazität je kg FMH bis zur Rückspülung** 1,43 mg/ltr (Fe)  x cbm
1,04 mg/ltr (Fe + Mn) x cbm
(Erfahrungswerte)
Verpackung ltr 16,1 ltr (=25kg-Sack)
Verpackungsart PE-Sack

*Je Liter FMH kann bis zur Rückspülung entweder aus 1cbm Wasser 1,94 mg Eisen oder aber bei 1,94 cbm Wasser können 1 mg Eisen entfernt werden.
**Sinngemäß wie oben, jedoch mit 1 kg FMH
Zum Vergleich mit anderen Filtergranulaten ist die nutzbare Kapazität in ltr zu verwenden.

Nächstes Thema Themenanfang Voriges Thema Zum Seitenanfang


3. Wirkungsweise von FMH zur Enteisenung und Entmanganung

FMH bewirkt die Oxidation von gelöstem Eisen und Mangan mit Hilfe von höheren Oxiden des Mangans. Die entstehenden Feststoffanteile können anschließend abfiltriert werden.
Der Schwefelwasserstoff wird durch Oxidation mit Sulfat  entfernt. Der unlösliche Niederschlag anschließend abfiltriert und durch Rückspülung aus dem Filterbett entfernt

Ist das Oxidationspotentials des Bettes erschöpft, wird es durch eine schwache Kaliumpermanganat(KMnO4)-Lösung regeneriert. Die Regeneration bewirkt eine Nachoxidation in höherwertige Manganoxide der Oberflächenbeschichtung.
Eine gesättigte Lösung von ca. 3 gr. Kaliumpermanganat/ltr Filtermaterial reichen aus, um eine Regeneration zu gewährleisten.
Die Regeneration sollte vor der Erschöpfung des Bettes durchgeführt werden, eingeleitet durch eine gute Rückspülung.

Ein Überfahren des Bettes, d.h. ein Betrieb nach Erschöpfung der Kapazität, reduziert die Lebensdauer und verursacht Verfärbungen im Wasser.

Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang


4. Störfaktoren bei der Enteisenung und Entmanganung

Störsubstanzen, die eine Ausfällung bei der Enteisenung oder Entmanganung stören oder unmöglich machen sind:

4.1  Organische Stoffe:
sie sind meist gefärbt und wirken als Binder sowohl für die Ferri- als auch die Ferro-Verbindungen, indem sie das Eisen in einem chemisch löslichen gebundenen Komplex halten.
Zum Beispiel ist das Eisen im Hämoglobin des Blutes in einer ähnlichen Art gelöst.

4.2. Freie Kohlensäure
sie vermindert die Bereitschaft des gelösten Eisens, zu reagieren oder aus einer Lösung auszufallen.

4.3. Bestimmte Kombinationen gelöster Mineralien
sie neigen dazu, nur teilweise lösliche Eisenkomplexe mit verminderter Reaktion zur Ausfällung zu bringen.
Das sind im allgemeinen Sulfatkomplexe, die bei Anwesenheit von Chloriden noch weiter die Aktivität mindernd können.

4.4. Öl im Wasser
Öl legt sich als Film über das Granulat. Dadurch kann Birm nicht als Katalysator wirken. Eine Reduktion zwischen Sauerstoff und Eisen ist somit nicht möglich

4.5. Schwefelwasserstoff im Wasser
Bei Konzentration über 5mg/ltr H2S ist die Enteisenung/Entmanganung nicht mehr möglich

Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang


5. Einsatzgrenzen bei der Enteisenung und Entmanganung

Problembereiche Arbeitsbereich
pH-Bereich 6,2 bis 8,5
Gelöster Sauerstoff mind 30 % des Eisengehaltes
Alkalinität > 2x (SO4-- Cl-)
Schwefelwasserstoff H2S < 5 mg/ltr
Fe++/Mn++ < 15mg/ltr
Organische Stoffe < 5 mg/ltr
Öl = 0 mg/ltr
Temperaturbereich 5- 30°C

Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang

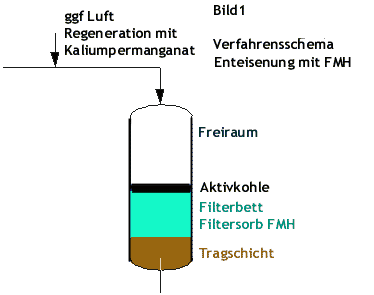

6. Verfahrensschema der Schnellfiltration mit FMH

Die Anwendung der Enteisenung und Entmanganung erfolgt in einem normalen Filtrationsverfahren im Schnellfilter ( siehe Bild 1). Eisen- und Manganhydroxide werden am Filterbett abgefiltert.
Durch ein periodisches Rückspülen wird das abfiltrierte Eisen ausgespült. Die Regeneration kann kontinuierlich oder diskontinuierlich erfolgen. Näheres siehe FAQ Enteisenung

Verfahrensweise Enteisenung und Entmanganung mit FMH

Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang


7. Allgemeine Betriebsbedingungen der Schnellfiltration zur Enteisenung und Entmanganung mit FMH

Subjekt Bedingungen
Korngrößen in mm 0,3
Einsatzgebiet Industrie, Haushalt
Filtergeschwindigkeit in m/h siehe Tabelle
Rückspülung in m/h* 20-25m/h
Rückspüldauer in Minuten ca. 15-20
Stützschicht (Kies) in cm 35
Filterschichthöhe in cm 700-800
Freibord, % des Filterbetts 35-50
Kaliumpermanganatzugabe 3 gr/ltr Granulat



Filtergeschwindigkeiten

Eisen/Mangan Konzentration Filtergeschwindigkeit
0,5 mg/ltr 12 m/h
1,0 mg/ltr 10 m/h
2,0 mg/ltr 8 m/h
3,0 mg/ltr 6 m/h
5,0 mg/ltr 5 m/h

*  bei optimalen Bedingungen
** Die zusätzliche Anwendung von Luftspülung ist vorteilhaft, wenn der Filterwiderstand um 0,7 bar zugenommen hat. Vor Einsatz ist ein Test empfehlenswert.

Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang


8. Druckverlust

Im untenstehenden Diagramm  ist der Druckverlust je Meter Betthöhe in Abhängigkeit von der Filtergeschwindigkeit und Wassertemperatur dargestellt. Ein Druckverlust von 0,5 bar sollte nicht überschritten werden. Spätestens bei Erreichen dieser Druckdifferenz ist eine Rückspülung durchzuführen

Diagramm Filtergeschwindigkeit bei Enteisenung und Entmanganung mit FMH

Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang

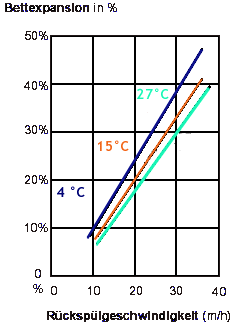

9. Bettausdehnung bei FMH zur Enteisenung und Entmanganung

Im untenstehenden Diagramm ist die Expansion des Filterbettes während der Rückspülung dargestellt als Funktion der Wassertemperatur.
Die Rückspülung ist für 15-20 Minuten durchzuführen bei einer Bettexpansion von 35 - 45%.

Diagramm Druckverlust bei Enteisenung und Entmanganung mit FMH

Zum Themenanfang Voriges Thema Zum Seitenanfang
